鑄鐵校正平臺

當前位置：首頁>產品中心>鑄鐵平臺系列>鑄鐵校正平臺

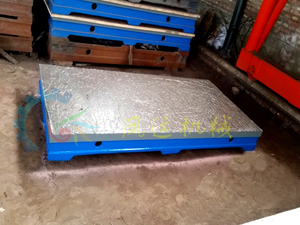

鑄鐵校正平臺是鳳遠鑄鐵平臺廠家核心產品之一。鑄鐵校正平臺在安裝時應調至水平、負荷均勻分布于各支點上，環境溫度（20±5℃），使用時應避免振動，我們擁有幾十年的制造工作經驗，校準平臺，校驗平臺工作面設計都可以根據客戶要求進行設計。

產地：河北省>泊頭市

供應商：泊頭市鳳遠機械鑄業有限公司

線上咨詢：594457355

鑄鐵校正平臺詳細內容介紹

鑄鐵校正平臺是鳳遠鑄鐵平臺廠家核心產品之一，我們擁有二十年的制造經驗，校準平臺，校驗平臺工作面設計可以根據客戶要求進行設計。
校正平臺又稱鑄鐵校正平臺、大型校正平臺、檢驗校正平臺、校正平板、校準平臺、校準平板等。
校正平臺【用途】：

&、檢測機器零件平面度，直線度等形位公差的測量基準；

&、可用于零件劃線研磨加工，安裝設備等用途：
&、是檢驗機械零件平面、平行度、直線度、等形位公差的測量基準。

【應用領域】：汽車鈑金、校管、校軸等領域。

【產品形狀】：一般制造成長方形，在校管校軸測試中，鑄鐵平臺的形狀一般為長條形。

【強度要求】：對鑄鐵平板整體的強度要求較高，平臺由于寬度很窄長度很長，故本身在設計時_考慮鑄造成型及后期加工精度變形等問題。
校正平臺使用【注意事項】：
1.校正平臺在使用前，我們要有_的工作人員進行校正平臺的安裝調試，然后才可以使用。
2.在沒有安裝調試合格的校正平臺上工作是沒有意義的工作，非_人員的安裝調試校正平臺是違規的操作，是不可以采用的。
3.非_人員的安裝調試有可能損壞校正平臺的結構，甚至會造成校正平臺變形，使之損壞，無法使用。

校正平臺精度一般分為1級、2級、3級等精度，鑄鐵校正平臺表面經過人工刮研處理，有的校正平臺表面還需要加上T型槽等。

【鳳遠機械鑄鐵精密檢驗平臺常用規格參數表】：鑄鐵精密檢驗平臺調試好后使各個支點均勻受力并且_ 環境溫度（ 20 ± 5 ℃）的條件下測量

規格 Specification	精度等級 Accuracy class（um）					參考高度 mm
	0	1	2	3	精刨
	平面度公差（μm）
200×100	5	10	20			50
200×200	5	10	20			50
300×200	5.5	11	22			50
300×300	5.5	11	22			80
400×300	6	12	24			85
400×400	6.5	12.5	25			85
500×400	6.5	13	26	66		90
500×300	6.5	13	26	66		90
500×350	6.5	13	26	66		90
500×500	7	14	28	68		95
600×400	7	14	28	70		90
600×500	7	14	28	70		90
700×500	8	16	32	71		90
600×500	8	16	32	71		120
800×500	8	16	32	78		140
800×600	8	16	32	80		160
900×600	8.3	16.5	33	83		160
1000×750	9	18	36	90		180
1000×800	9	18	36	90		180
1000×1000	10	20	40	97		180
1200×1000	10	20.5	41	103		180
1500×1000	11	22	45	112	120	190
1500×1500	12	25	50	125	125	200
2000×1000		26	52	130	190	200
2500×1500		28	56	140	210	230
2000×1200		26	53	132	195	200
2000×2000		30	60	152	230	230
2500×1500		32	64	152	230	250
2500×2000		34	68	168	248	250
3000×1000		34	68	168	248	260
3000×1500		35	70	174	254	260
3000×2000		37	74	184	275	260
3000×2500		38	76	186	276	260
3000×3000		42	84	210	300	280
4000×1000		42	84	210	300	280
4000×2000		44	88	219	310	280
4000×2500			92	228	340	280
4000×3000				240	360	300
5000×1500				249	370	300
5000×2000				255	375	300
5000×2500				264	390	300
5000×3000				287	420	350
6000×1500				287	420	350
6000×2000				293	430	350
6000×2500				300	450	350
6000×3000				308	460	350
備注：異形規格可訂做，大于此規格時可拼接使用。
